1930年代中盤 仏パテ社 Lux(リュクス/ルックス) 9.5mm映写機 YC型

映写機 [Projectors]より

c1933 Pathé Lux 9,5mm Silent Projector Type YC

パテベビー映写機の後継機として1930年代初頭に発売されたのがリュクス映写機(日本では「ルックス」表記)でした。1931年のYA型に始まり30年代中盤まで幾度かのモデルチェンジを行っており、今回入手した機体は1933年に市販されたYC型となっています。後期型の大きな変更点は以下の3点。

1)劣化しやすく不評だった合金製のフィルムゲート部の改良
2)100Wおよび150Wランプへの対応とランプハウスの大型化
3)排熱機構の強化

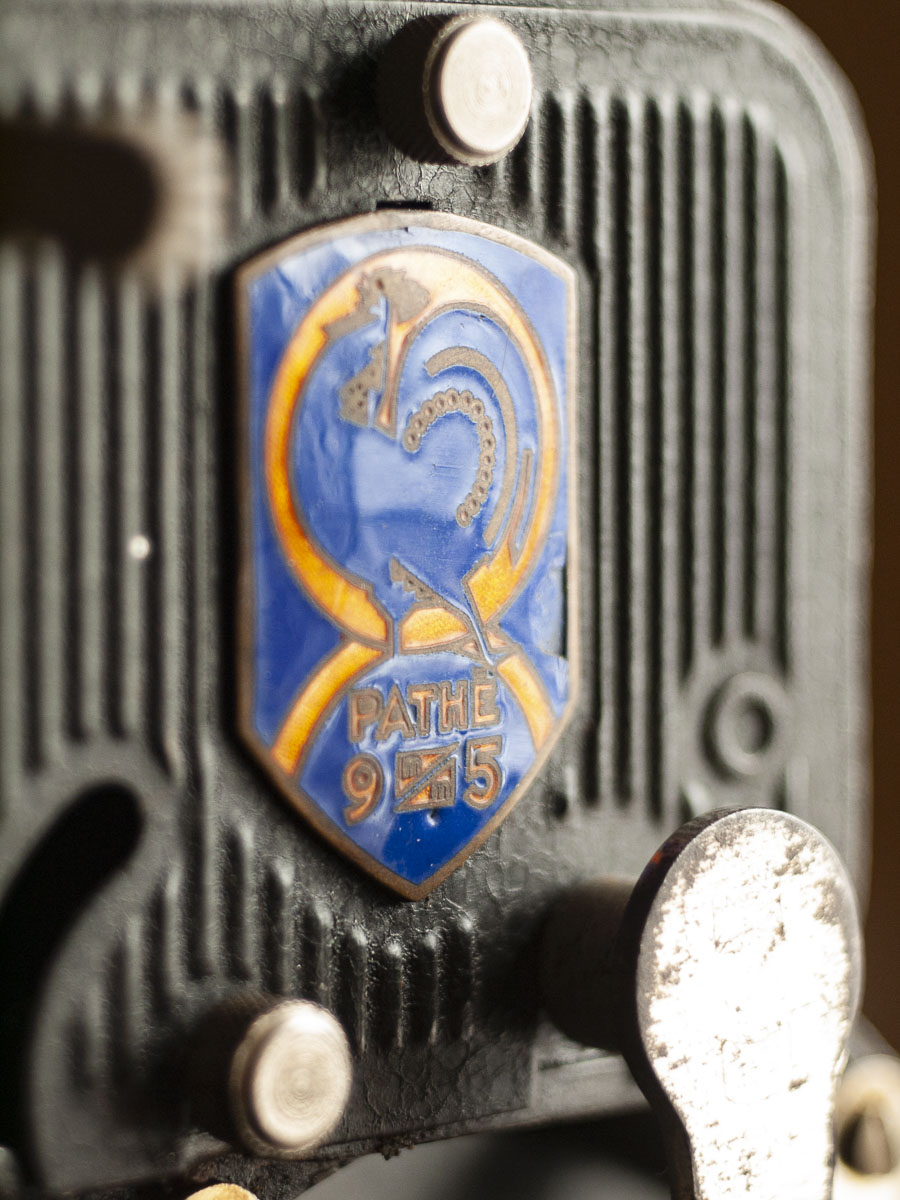

社名をあしらった金属プレートや電流計のデザインが変更されるなど他にもマイナーチェンジ多数。

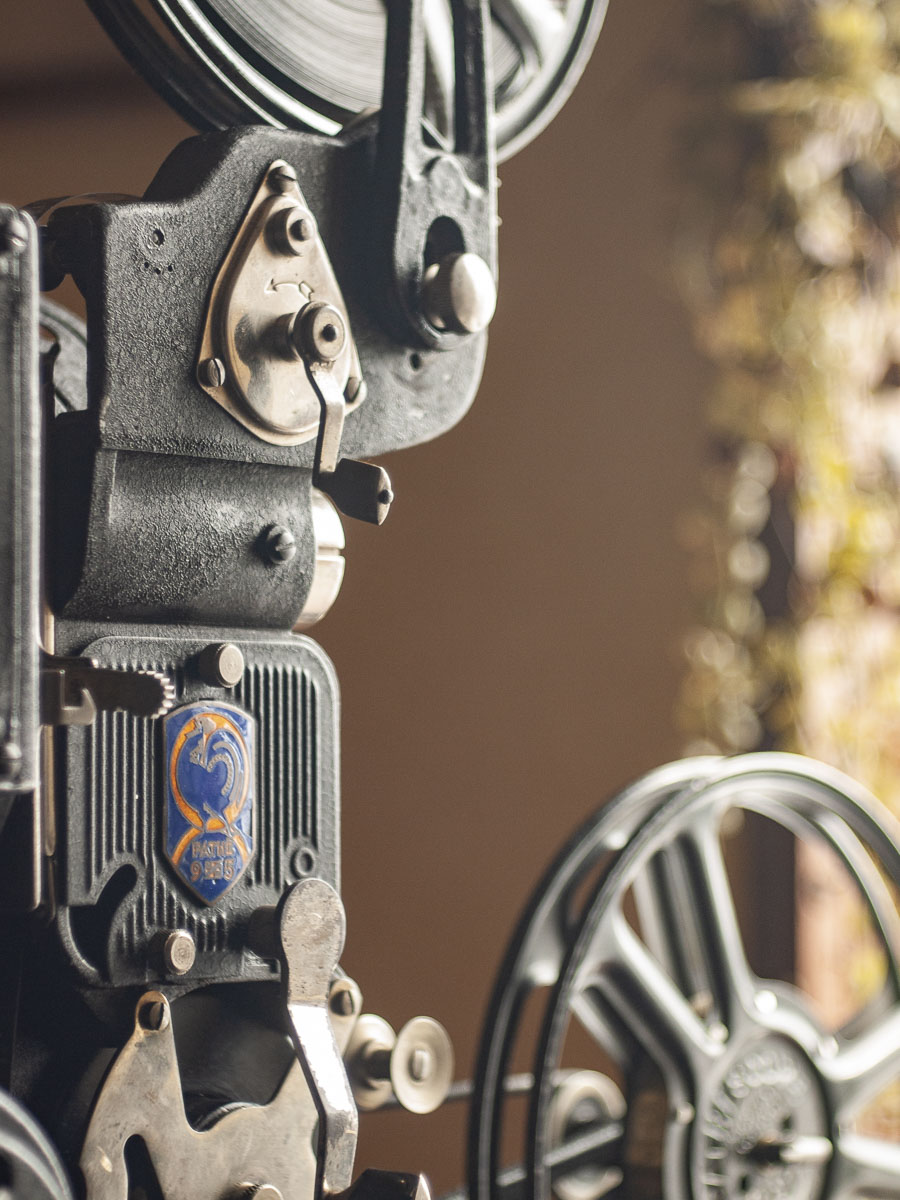

錆び付きや汚れ、細かなペイントロスが見られ幾つかのパーツ(背面のプレート、ランプハウスの屋根)が欠品しているなど完璧なコンディションではありませんでした。欠品パーツに関しては手持ちのスペアで対応。フィルム送りのメカニズムや光学系は生きていて実写できる状態でした。

レンズはベーシックなタイプの仏パテ社オリジナルレンズ(F=32mm)。当時のカタログを見るとスクリーンとの距離10メートルまでの映写に対応しており、1メートルの距離だと21×16センチ程度、4メートルの距離で96×72センチ程度の出力ができたそうです。パテ社オリジナルレンズを含め5種類のレンズ・オプションがあった話はまた次回に触れていきます。

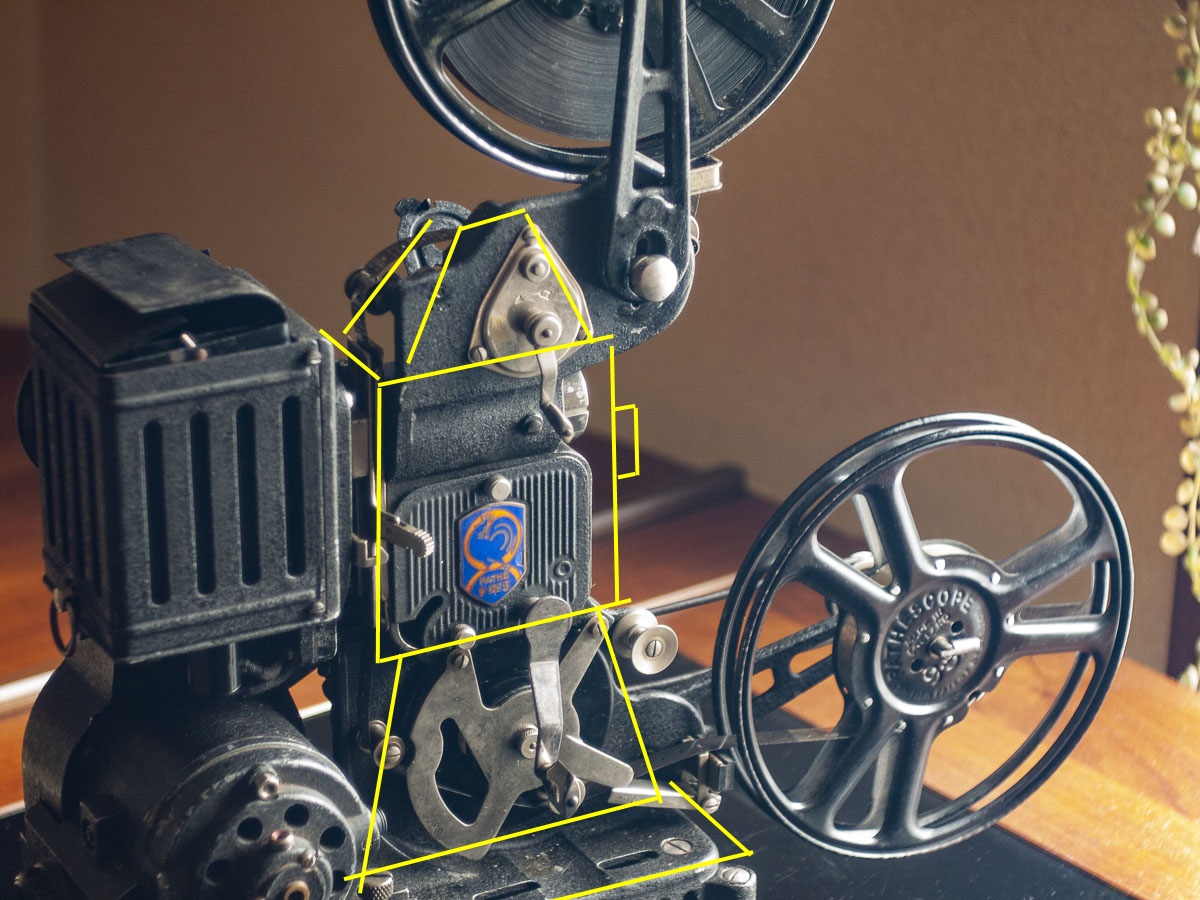

黄色い線の辺りにベビー映写機が隠れています

リュクス映写機を側面から見てみます。小さいハンドクランクの部分に10/20mフィルムの格納部分があってその下にレンズ、さらにフィルム送り機能を収めた箱、送られてきたフィルムを収納するスペース、一番下に変圧器を組みこんだ土台と続いていきます。この構造はパテベビー映写機そのままで、リュクス映写機には30年代インダストリアルデザインに進化したベビー映写機が隠されていると見る事もできます。

リュクス映写機は日本にも輸入されていました。ベビー映写機の倍以上の価格設定で、安価な国産9.5ミリ映写機の普及と重なったため流通は限定的でした。映写時にフィルムを焼いてしまうリスクが高く、モーター音が大きいなど改良すべき点が多く数年後には後継機種に代わられていったものの、仏パテ社の創意が詰めこまれている映写機だと思います。

[メーカー名]
仏パテ社

[発売時期]
1933年

[シリアル番号]
21274 YC

[対応ランプ]
O型(115V 50W)
S型(115V 100W)
SS型(115V 150W)

[対応電圧]
90〜130V

[レンズ]
パテ・パリ F=32mm
