] 映画の郷 [ 電子工作部:映写機用レンズの実写性能比較システムを作る(02)

映写機用レンズ比較システムの試作機でテストを行いました。テスト対象は仏エルマジ社のマジステール3本とメイヤー・ゲルリッツ社のキノン・スーペリアー。マジステールのF=1:1.6 40ミリは仏パテ社のリュクス映写機、F=1:1.9 40ミリはスイス製パイヤール・ボレックス社のD型映写機、F=1:1.9 45ミリはボレックス社のDA型映写機、キノン・スーペリアーF=1:1.6 40ミリは独パテックス社の200B型映写機についていたものです。

被写体は1922年公開『ちびっこギャング(Our Gang)』の英パテスコープ社抜粋版(「Fickle Flora」10240番)より犬の画像。

[エルマジ社マジステール F=1:1.6 40ミリ]

レンズ中央部付近の解像度は高く、犬の毛並みの質感や土表面の細かな陰影も綺麗に再現されています。周辺部では光量低下(ケラれ)が目立ち、流れるような感じのボケが発生しています。

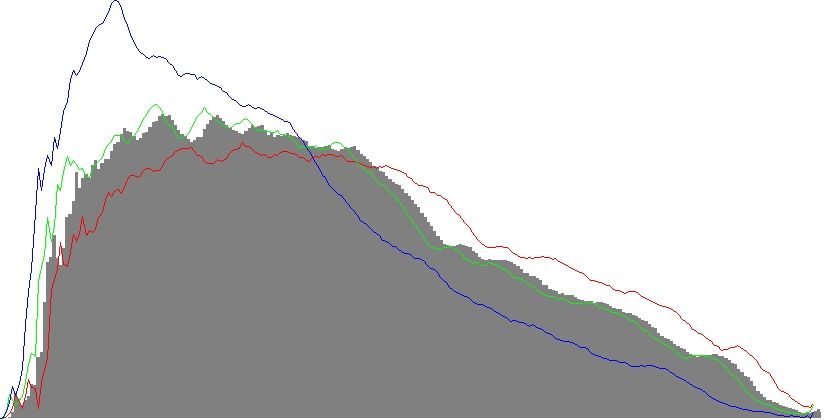

[エルマジ社マジステール F=1:1.9 40ミリ]

中央で焦点を合わせているはずが何度やっても完全に結像しませんでした。レンズを一旦ばらして清掃しても結果は変わらず。他のレンズと比べて被写界深度が浅く、フィルムに発生しているわずかな凹凸でピントが外れてしまうようです。映写機で実使用する際にもピント合わせがシビアな一本ということになります。左上、左下の隅の光量低下はF=1:1.6 40ミリより大きくなっています。

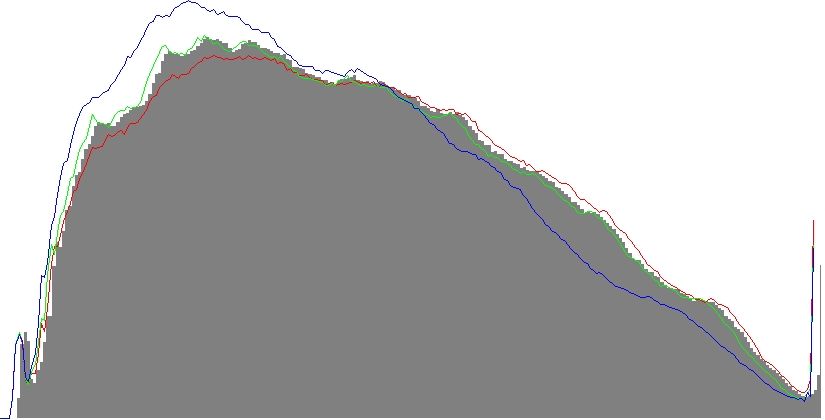

[エルマジ社マジステール F=1:1.9 45ミリ]

四隅ぎりぎりはさすがに光量が落ちているもののケラレは比較的少なく、周辺部まできっちりピントがあっています。今回試した3本のレンズで実写能力は一番高かったです。画質がシャープで1:1.6 40ミリと比べてやや「硬い」感じの画質。また40ミリの2本が赤みを強調した色の出方をしているのに対し45ミリはモノクローム感が強いです。

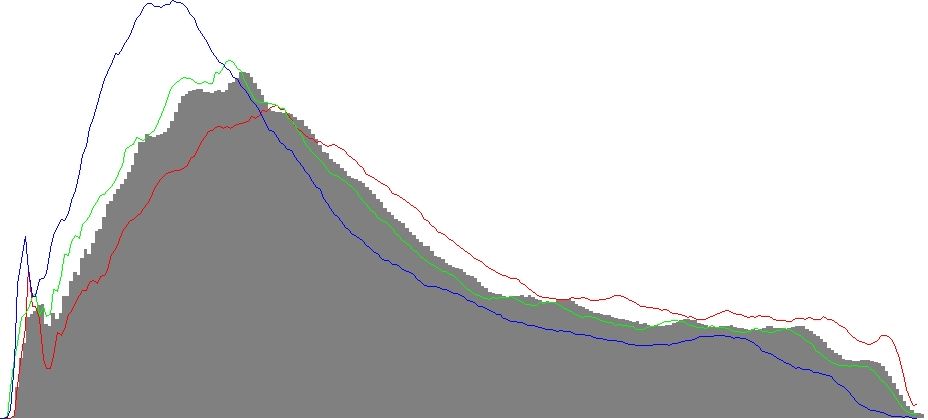

[メイヤー・ゲルリッツ社 キノン・スーペリアー F=1:1.6 40ミリ]

「マジステール F=1:1.6 40mm」と「F=1:1.9 40mm」の中間位の画質、でしょうか。マジステールと比べて明るい部分がやや強く出ていてコントラストが強調されています。周縁部のボケ方はマジステール以上に激しく癖があります。

上に挙げたレンズの特徴(ケラれが目立つ、ピントがあいにくい…)は実写時に感覚として分かってくる話ではあります。今回のシステムを練り上げていくと複数のレンズを同一条件で並べた上で違いを可視化でき、必要ならグラフ化、数値化して定量的に比較できるようになります。

今回は試作機の位置付けで、テストによって幾つか問題がでてきました。

1)今回各レンズの焦点距離とF値から計算して3Dプリンタの補助パーツを製作したのですが、どこかで計算を間違ったようで焦点距離35ミリ以下のレンズで思っていた結果になりませんでした。

2)フィルムの平面性。フィルムは巻き癖がついてしまうためやや湾曲しがちで、しかも古い9.5ミリは湿度の影響で表面が凸凹しているものが多いです。一般的な映写機は金属(主に真鍮)のゲージ部でフィルムをサンドイッチ状に挟みこみ平面性を確保していますが、今回は2ヵ所の突起でフィルムを引っ掛けているだけなのでまだその意味で安定していません。

3)システムの精度の問題。今回のテスト方式ではレンズが僅かに斜めになっていただけでも結果が変わってきます。レンズの被写体深度を考慮しても十数ミクロン~数十ミクロンの精度が要求されており、測定ごとにピックテスターで条件を揃える必要がありそうです。

この辺をフィードバックした形で修正を施していく予定です。

ちなみに焦点距離35ミリ以下のレンズでもピントあわせには成功しています。ただし画像がセンサーの四方からはみ出る形になってしまいました。レンズの一番周辺の部分が見切れているため上のデータとは対等には扱えませんが、参考までにリュクス映写機用の32ミリレンズとパテベビー用のスタンダードレンズ、パテクソール・クラウス25ミリレンズの結果も公開しておきます。

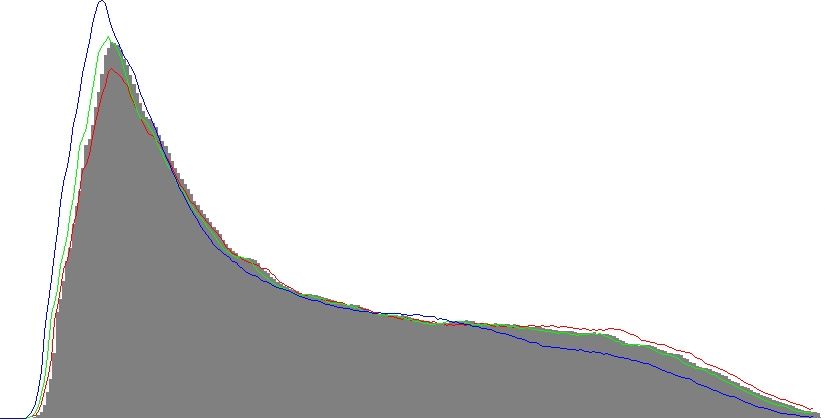

リュクス映写機用32ミリとパテベビー用のスタンダードは解像度、ヒストグラム共に似たような結果が出ています。ただしベビー用レンズはサイズが小さいこともあって周辺部での光量低下が目立ちます。パテクソール・クラウスはサイズ的にパテベビー用レンズと同じくらいながらも光量低下が少なく全般的にクリアな映像になっています。
