映写機用レンズの肖像 [05]: 仏エルマジ社 マジステール F1.9 40ミリ

Hermagis Magister F=1.9 40m for Paillard Bolex Type D Projector (Mid 1930s)

レンズ名メーカー名製造国焦点距離F値使用映写機製作時期レンズタイプレンズ構成長さ(鏡胴含む)外径(鏡胴含む)
マジステール仏エルマジ社フランス40mm1.9ボレックスD型1930年代中盤ペッツバール型2群4枚52.025.0
前玉タイプ前玉外径前玉厚みスペーサー(間隔環)中玉タイプ中玉外径中玉厚みスペーサー(間隔環)後玉タイプ後玉外径後玉厚み
凸凹ダブレット25.08.0凸凹ダブレット20.07.5

パイヤール・ボレックス社の9.5ミリ/16ミリ両用D型映写機に付属していたレンズ。9.5ミリフィルムを実写する時に使用しているメイン機の一台でもあるため今回はレンズの分解は行いませんでした。鏡胴の形が異なるもの、同時に紹介しているF1.6の40ミリと同じく2群4枚のペッツバール式となっています。

9.5ミリフィルムを実写した際のサンプル画像。この時はピントあわせが上手くいかず、左側のフォーカスが外れ気味になっています。描写の質感は毛並の柔らかい表現などF1.6の40ミリに近いものがあります。四隅の光量低下が多少目立ち、周辺部に流れるような動きが見られます。

ミラーレスにマウントした際の接写作例。やはりF1.6の40ミリに似た感じ。開放での被写体深度はやや浅目。赤系の発色が鮮やかでピントのあっているやや先で二線ボケが出ています。ただしF1.6の背景に見られた玉ボケは見られず、ソフトに溶けるようなボケが出ています。

コントラストが強くはっきしりした絵面になる一方、白い部分で白飛びが発生。フィルム実写時にも画面上部に似たような傾向が出ているのが分かります。

映写機用レンズの肖像 [04]: 仏エルマジ社 マジステール F1.6 40ミリ

Hermagis Magister F=1.6 40m for Pathé Lux Projector (Early 1930s)

レンズ名メーカー名製造国焦点距離F値使用映写機製作時期レンズタイプレンズ構成長さ(鏡胴含む)外径(鏡胴含む)
マジステール仏エルマジ社フランス40mm1.6パテリュクス映写機1930年代前半ペッツバール型2群4枚50.030.0
前玉タイプ前玉外径前玉厚みスペーサー(間隔環)中玉タイプ中玉外径中玉厚みスペーサー(間隔環)後玉タイプ後玉外径後玉厚み
凸凹ダブレット凸凹ダブレット20.0

2014年にパテ社リュクス映写機のジャンク機体を購入した時に付属していたレンズ。仏パテ社の初期カタログで「エルマジ社製・焦点距離40ミリレンズ(Objectif supérieur foyer 40mm Hermagis)」と記載されているものでカタログ番号はF196、定価は90旧フラン。

レンズのコンディション(特に前玉)があまり良くなく周辺部に汚れが固着しています。今回実写にあわせて再度分解・清掃を行いましたがほとんど変化なし。前玉と後玉がそれぞれユニットになっていて、前玉は正面のリング部分を指で回すと簡単に外れるようになっています。後玉はカニメレンチで外す形。

前玉は色消しのダブレット(凸凹)になっているようですが汚れの固着でフレームから外すことができませんでした。後群も同じく凸凹のダブレットで、2群4枚型のペッツバール式レンズとなっています。

性能比較テストで9.5ミリフィルムを映写したサンプル画像。中心部分は綺麗に映っているのですが周辺部(特に左端から中央下)に乱れが見られます。ダメージがそのまま映写結果に出てしまっている感じですね。

ミラーレスにマウントして接写したサンプル。

ピントが合っている個所のわずかに奥側で二線ボケが出やすく、その近辺に被写体が多いとワシャワシャした感じになります。背景はジワリと滲んでいて全体としては品のあるレンズかなと。背景に点光源があると楕円に近い玉ボケが発生。作例右の画面左端に近い直線の描写にはレンズ汚れ起因と見られる歪みが見て取れました。

映写機用レンズの肖像 [03]: 仏パテ社 リュクス映写機用スタンダードレンズ

Pathé Lux Projector Standard Lens F=32mm (Early 1930s)

レンズ名メーカー名製造国焦点距離F値使用映写機製作時期レンズタイプレンズ構成長さ(鏡胴含む)外径(鏡胴含む)
パテ・リュクス映写機 スタンダードレンズ仏パテ社フランス32mm不明パテリュクス映写機1930年代前半ペッツバール型3群4枚40.030.0
前玉タイプ前玉外径前玉厚みスペーサー(間隔環)中玉タイプ中玉外径中玉厚みスペーサー(間隔環)後玉タイプ後玉外径後玉厚み
凸凹ダブレット15.65.7510.0メニスカス15.35.350.515.12.9

仏パテ社の初期カタログで「焦点距離32ミリの標準レンズ(Objectif ordinaire foyer 32mm)」と記載されているもので、30年代初頭のパテ・リュクス映写機に標準装備されていたもの。単品での市販はしておらずカタログ番号はありません。

パテベビー/キッド映写機用スタンダードレンズと同様4枚のレンズを組みあわせたペッツバール式ですが、ベビー用とは違って中玉と後玉の間に厚さ0.5ミリの薄いスペーサーが噛ませてあって3群4枚の形となっています。レンズ本体は直径で1.5倍ほど大きくなっています。

ベビー映写機用のレンズとは質感が異なり、コントラストをはっきり捉えたかっちり目の描写です。四隅が僅かに暗くなっていますが全体的に緻密な描写で歪みも小。ただし周辺部に流れるような個所も見られます。

ミラーレスカメラにマウントしてマクロ撮影で実写した結果。焦点のあっている部分は繊細かつシャープで、周辺にグルグルボケと歪みも発生。ペッツバール式レンズの癖や特徴が素直に出たアウトプットです。外に持ち運んで遊ぶ分には面白そう。

リュクス映写機用の標準レンズはもう一本所有しています。こちらは鏡胴が金属ではなく樹脂製で色が黒。筒の先端部分に欠けがあるものの映写そのものに影響はありませんでした。オマケで貰ったもので出所が不明、本当にリュクス映写機用かどうかも自信がありません。今回こちらも試し撮りして見ました。

金属鏡胴の個体と比べてややピントが甘く、背後にバブルボケが強く出ています

映写機用レンズの肖像 [02]: パテクソール・クラウス F=25mm

Pathéxor Krauss F=25mm (E. Krauss, Mid-Late 1920s)

レンズ名メーカー名製造国焦点距離F値使用映写機製作時期レンズタイプレンズ構成長さ(鏡胴含む)外径(鏡胴含む)
パテクソール・クラウスE・クラウスフランス25mm不明パテベビー映写機1930年代前半1920年代前半から30年頃3群3枚20.014.0
前玉タイプ前玉外径前玉厚みスペーサー(間隔環)中玉タイプ中玉外径中玉厚みスペーサー(間隔環)後玉タイプ後玉外径後玉厚み
10.01.92.010.52.552.3510.62.1

仏パテ社の初期カタログでは「極短焦点レンズ(Objectif court foyer extra F=25mm)」と記載されている一本で単品でのカタログ番号はF23k、定価は55旧フラン。今回比較テストにあわせて分解清掃、構成を確認したところスタンダードレンズとは異なり3枚3群のトリプレット型でした。

淡く柔らかい感じの発色・描写ですが、標準レンズと比べると一段シャープでケラれもやや目立たなくなっています。ただし標準レンズでは見られなかったフレア気味の部分や、流れるような放射状のボケが一部に発生しています。

以前に別項(「レンズの分解とパテクソール・クラウス f=25mmの話」)でも触れたように、2015年頃、映写機を集めてから割とすぐの時期にスタンダードレンズとの実写比較を行ったことがあります。

この時、パテクソール・クラウスの方は白く霞がかったソフトな感じで描写されていました。

ミラーレスにマウントして接写。クリーニングしたうえで実写に挑んだのですが、ソフトで甘い描写に変化はありませんでした。物足りない感じがしたため別構図で撮ってみました。

被写体深度は浅め、背景側に二線ボケ、手前が流れる感じになっています。ただし浮ついた感じは消えますよね。6年前のテスト結果も考慮に入れるとフレアの出やすい白基調のフィルムを苦手にしているのかな、と。

映写機用レンズの肖像 [01]: 仏パテ社 パテベビー/キッド映写機用スタンダードレンズ

Pathé-Baby Projector Standard Lens F=26mm ( Mid-Late 1920s)

レンズ名メーカー名製造国焦点距離F値使用映写機製作時期レンズタイプレンズ構成長さ(鏡胴含む)外径(鏡胴含む)
パテベビー映写機用 スタンダードレンズ仏パテ社フランス26mm不明パテベビー映写機1920年代前半から30年頃ペッツバール型3群4枚20.014.1
前玉タイプ前玉外径前玉厚みスペーサー(間隔環)中玉タイプ中玉外径中玉厚みスペーサー(間隔環)後玉タイプ後玉外径後玉厚み
凸凹ダブレット11.73.97.0メニスカス11.652.5511.72.2

仏パテ社の初期カタログで「短焦点レンズ(Objectif court foyer F 26mm)」と記載されているタイプで、現存しているパテベビー映写機の多くに標準装備されていたもの。単品でのカタログ番号はF22で定価は20旧フラン。

貼りあわせた2枚の前玉と、後群に凹レンズ+凸レンズを配した3群4枚のペッツバール式。後群の2枚の間にスペーサーはなく、軽く触れる形でセットされているため2群4枚と見ることもできます。

投影した9.5ミリフィルムをミラーレスカメラのセンサーで取りこんだ画像。1930年代以降のレンズと比べるとコントラストが低目で、周辺光量の落ちが目立ちます。歪みや流れは目立ちませんが、レンズの周辺部に行くほど色収差が強くなり滲んだ感じになります。9.5ミリフィルムが得意とする細やかなグラデーションもしっかり再現されており、全長2センチの小さなレンズとしては優秀なアウトプットだと思います。

レンズの向きを逆にしてミラーレスカメラに装着しカスミソウを接写した一枚。ピントが外れた部分の淡い滲み方はフィルム実写と同じ質感。

パテベビー映写機の弟機パテ・キッド用のレンズ(一番上の写真、左端のラッパ型フードが着いた一本)は鏡胴・フード一体型になっていますがレンズとその構成はパテベビー用と同じです。

1930年代 – 仏ラピエール社 9.5ミリフィルム修復用キット

Lapierre 1930s 9.5mm Film Repair Kit

仏ラピーエル社は幻灯機の時代からの歴史を持つ光学メーカー。こちらは同社が1930年代前半頃に市販していたフィルム修復用キット。以前アンリ・プークタルの作品『意志』を購入した際にセットになっていたものです。

青色の化粧箱には1)木製スプライサー、2)フィルムセメント用小瓶、3)カッター兼やすり2本が収められていました。フィルム押さえのパーツが3つに分かれている構造は仏パテ社の初期スプライサーをほぼ踏襲しています。

パーフォレーションが中央部にある9.5ミリフィルムは他形式と比べ切れる頻度が高いためスプライサーは必須ツールでした。また個人撮影動画の編集にも欠かせません。実用の予定はありませんが錆びつき、汚れが目立つのでもう少し綺麗にしたいな、と。

昭和11年(1936年)-『パテーベビー月報 第73号』

Pathé Baby Monthly No.73 (1936 March Issue)

大阪(南区安堂寺橋通り)に拠点を置いていたパテーベビー月報社が発行していた9.5ミリ小型映画専門冊子。16頁で年間購読料は24銭となっています。

以前に紹介した同年5月第75号は『メトロポリス』や『ハンガリー狂想曲』を中心とした構成でドイツ映画色が強い内容でした。紙面で触れられているように本号は3月10日の陸軍記念日を意識した軍事色の濃いものとなっています。

メイン企画は寶塚キネマ製作の『孝子五郎正宗』(S-403、特大鑵4巻)。紹介1頁に次いで3頁を費やして全字幕を掲載しています。

第二特集は「三月十日の陸軍記念日には」。
・『日露戰争回顧錄』(S-420、特大鑵3巻)
・『草に祈る』(G-256、特大鑵3巻)
・『戰友』(S-389、特大鑵1巻)
・『吉岡大佐』 (S-444、特大鑵1巻)
・『橘中佐』(S-446、特大鑵1巻)

それ以外の紙面は広告となっています。アルマ映写機、エクラA型映写機、コロネット撮影機など1936年のトレンドが伝わってくるラインナップでした。

] 映画の郷 [ 電子工作部:戦前9.5mmアルマ映写機のパーツを3Dプリンターで自作する

1月から3Dプリンターを使い始めていて、ようやく何ができて何ができないか分かるようになってきました。そこで先日、国産のアルマ9.5ミリ映写機のランプハウスのフード自作に挑戦。ふたつのパーツを別々に印刷して接着剤で貼りつける形になっています。

alma-projector-lamp-house-hood-02

成形が完了したのが上の写真。傾斜の部分に凸凹が見られます。

alma-projector-lamp-house-hood-03

パテで穴埋めした後に黒で塗装。左がデザインの下になったオリジナルのフード。右が今回自作したものです。オリジナルは一部に金属が使われています。

alma-projector-lamp-house-hood-04

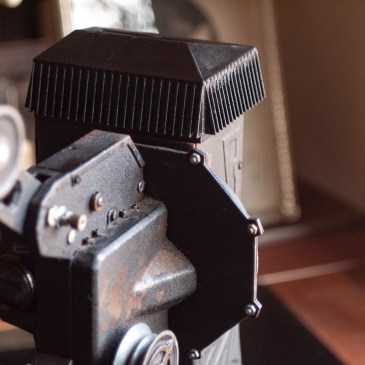

完成品をランプハウスに乗せてみました。

alma-projector-lamp-house-hood-05

裏側から見るとこんな感じ。

alma-projector-lamp-house-hood-06

元々フードがあったアルマB型(手前)と今回自作パーツで補完したアルマA型(奥)。思った以上にデザインが複雑だったため完全コピーとはいきませんでした。違和感はそこまでないかな、と。戦前映写機のパーツを自作できるとリストアがはかどりそうです。

◇◇◇

合間に9.5mmフィルム用ホルダーも作ってみました。

フィルムが増えてくると管理が難しくなってきて、時に行方不明者も出てくる事態に。紐を通してまとめることが多いのですが、それだと真っ直ぐに並ばずに今度はケースの中でごちゃごちゃしてしまうのです。タグをつけて内容が分かるようにしつつ、整理しやすいようにとこの形になりました。フィルムケース穴に棒を通して端を円形パーツで留めるだけですがとても便利です。

1920年代後半 パテベビー × ツァイス・イコン「ディアフォト」(消失型露出計)

pathe baby zeiss ikon diaphot
Diaphot (lates 1920s extinction light meter , Pathé Baby × Zeiss Ikon)
1920年代後半にパテベビーブランドと独ツァイス・イコン社のコラボアイテムとして発売された露出計。1920年代前半に独Ica社とコラボした同名機器の後継で、パテ社&ツァイス社のコラボとして確認できている唯一のものです。
pathe-baby-zeiss-ikon-diaphot-02

円形の硝子の縁に細い金属製のフレームがあり、裏側ののぞき窓を覗きながらフレームを回していくとどこかの段階で風景が見えなくなります。その時に表面に書かれている数値を露出として撮影していく形です。「Extinction Light Meter(消失型露出計)」と呼ばれるタイプで目視による精度は低く、より高性能な露出計がカメラに内蔵されていく流れで使われなくなっていきました。

革ケースには説明書が入っていました。使用時のイメージ図などが掲載されています。

1930年代初頭 日本 パテベビー映写機 チラシ

二つ折り見開き4ページ、出版社名明記なし。パテベビー映写機、キッド、リュクスの3台を中心としたラインナップで1932年前後と思われます。ベビー映写機75円、キッド映写機が29円、リュクス映写機が165円、手回し式カメラ(レンズF=3.5)45円、モトカメラ115円の価格設定となっています。

仏パテ社 パテベビー映写機 メンテナンスキット

1920s - Pathé Baby nécessaire d'entretien
1920年代 パテベビー映写機メンテナンスキット
パテベビー映写機のクリーニングやメンテナンスに必要な道具一式をまとめたもの。

1)マイナスドライバー
2)埃を除去ための筆
3)シャモア革のクロス
4)真鍮製のオイル差し
5)象牙製と思われるヘラ

5つの道具が含まれています(クロスは箱にしまったまま)。当初は紙製の箱入りで後に金属製の缶入りに変更されました。パテ社の製品カタログではカタログ番号F20が振られています(価格は15旧フラン)。

仏パテ社製 金属製スプライサー

Pathe 9.5mm film colleuse
仏パテ社製 金属製フィルムスプライサー
木製の土台を持つ純正スプライサーよりやや後年のもの。スプライシングの際、フィルムのずれを防ぐため3か所で固定する仕様になっています。 40年代になると角ばったデザインの後継機が使われるようになりました。

米パテックス社 9.5mmフィルム専用リペア・パッチ

repair_pathes01古いフィルムを映写していると、何かのきっかけで映写機の鉤爪でフィルムの穴を傷つけてしまうことがあります。

他形式ではフィルム脇に穴が並んでいるため影響は軽微ですが、9.5mmフィルムでは直接画面に反映されてしまいます。さらに穴が広がると上映時に映像が上下にがたつきます。

この弱点に対応するため発売されたのがリペア・パッチです。透明で円いパッチをダメージのある穴に貼りつけて使用。パッチの円い輪郭が画面に写りこむため絵面は良くないものの、がたつきを抑える一定の効果があります。

米パテックス社 9.5mmフィルム専用スプライサー(ジョイニング・プレス)

french-pahte-film-repair-kit1french-pathe-film-repair-kit2その材質上フィルムはどうしても切れやすいものです。またダメージのある齣を取り除くため意図的に切ってつなげる作業を行ったりもします。

ある時期からフィルムを「つなぐ/継ぐ」ための機器をスプライサーと呼ぶようになりましたが、1920年代半ば~30年代にはこの呼称は存在していませんでした。米パテックス社が9.5ミリ用の「ジョイニング・プレス」として発売していたのがこちらです。

木製の土台にフィルム幅のゲージが置かれ、ロック機能付きのノブでフィルムを押さえつけることが出来るようになっています。切れたフィルムをつなげるだけでなく、ダメージを受けた穴にパッチを当てる際に使うこともできます。

1930年代 墺オイミッヒ社 9.5mm専用フィルムリワインダー

eumig-9-5mm-film-rewinder1映写や修繕を終えたフィルムを元のリールに巻き取るための道具。オーストリアの光学機器メーカー・オイミッヒ製で、土台部分は木製。1930~40年頃のものでしょうか。

パテベビー映写機延長アーム

1920年代に人気のあったパテベビー映写機は、基本となる本体に対して様々な拡張パーツを後付けしていくことができるようになっていました。

ベビーカラーを使い白黒画像を彩色していく、モーターを取り付ける、拡大レンズで画角を変える…パテ社の正規品を使っている人もいれば、自作パーツによる改良を試みる猛者もいます。

120メートル用の大型リール映写用に市販されていたのがこちらの延長アームです。手元には微妙にデザインの異なる2組があります。今回はシリアル番号25836のセットを映写機に付けてみました。

9.5mm周辺機器 – ベビーカラー(Babycolor)

パテベビー映写機には多くのオプション品が用意されていました。「ベビーカラー」と呼ばれるこちらの円形パーツもその一つです。

映写機前面に突き出した部分にリングを引っ掛けて留める形になっています。円形プレートは回転し、何もない状態とフィルターによる5つの色を選ぶことができます。赤、黄、緑、青、橙色を想定しているようですが、実写では青が緑がかっていて、緑は黄色味を帯び、黄と橙が近い発色でした。
